Sistema de sellado «ductsave»

Makine ile oluşturulan katların sızdırmazlığı için sıcak akrilat enjeksiyon sistemi

Kanal uzunlamasına kıvrımlarının kalıcı olarak sızdırmazlığı için sıcak akrilat kullanılır. Akrilat, ILH Berlin tarafından hijyen uygunluğu açısından test edilmiş ve sertifikalandırılmıştır.

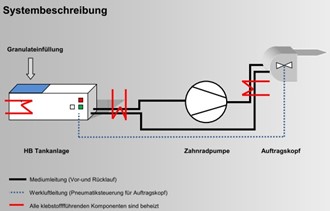

Yapıştırıcı, HB tank sisteminde yaklaşık 180 °C'ye ısıtılır ve sıvılaştırılır. Bir pistonlu pompa,
yapıştırıcıyı ısıtılmış bir hortum paketinden uygulama kafasına taşır. Uygulama kafasındaki bir nozul,
yapıştırıcının sac üzerine eşit bir şekilde uygulanmasını sağlar.

1,5 m kanal başına malzeme tüketimi yaklaşık 4 g'dır.

Bir metal sensör, uygulama kafasındaki pnömatik valfin açılmasını ve kapanmasını kontrol eder.

Tüm sistem bileşenlerinin ısıtılması ve uygulama kafası ile tank sistemi arasındaki bir halka boru hattı sayesinde, pnömatik valfte her zaman sıvı yapıştırıcı mevcuttur. Sistemin kuruması mümkün değildir.

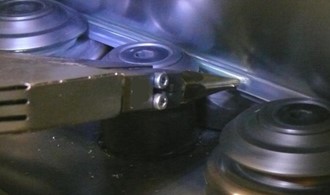

Uygulama kafasının nozulu, yapıştırıcı uygulandıktan ve katlama kapatıldıktan sonra contanın hemen soğuyarak sızdırmazlık işlevini yerine getirebilmesi için silindir setleri arasına yerleştirilmiştir.
Böylece conta elastikiyetini korur.

Miktar, sıcaklık ve çalıştırma süresi, tank sistemine takılan bir kontrol ünitesi tarafından önceden seçilir.
Pnömatik valfin açılması ve kapanması, bir kontrol ünitesi ve metal sensör yardımıyla gerçekleştirilir.

Sistem, 220 V, 16 A elektrik bağlantısı ve yaklaşık 6 bar/Ø6 mm basınçlı hava bağlantısı gerektirir.

Sipariş başlığı, kanal kapatma hattında, sıcak akrilatın katlama işlemi sırasında hedefli bir şekilde uygulanabileceği şekilde ayarlanır.

Katlanmış kanal makineden çıktığında, contanın sertleşme işlemi zaten tamamlanmış olur.

1 bar (50 kat çalışma basıncı) su basıncı testi, katlama yerinde herhangi bir sızıntıya yol açmaz.

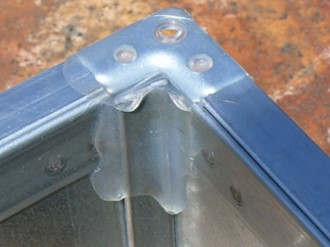

DUCTSAVE, kanal köşeleri için manuel olarak da kullanılabilir

Patentli ductsave sistemi ile sadece
kanal kapatıcıdaki kanal uzunlamasına kıvrımı değil, köşe de elle sızdırmaz hale getirilebilir.

Elektrikli el uygulaması cihazı (granül haznesi ile) ile ductsave 23.10 sızdırmazlık maddesi 180-200 °C'de uygulanır ve bir cihaz yardımıyla elle şekillendirilir.

Sızdırmazlık maddesi 20-30 saniye içinde kurur ve neredeyse lastik bir conta gibi elastik kalır.

Köşe, örneğin VDI 6022'ye uygun bir folyo ile hemen kaplanabilir ve yapışma olmaz.
